Définition du secteur et enjeux techniques
Les géomembranes HDPE ou composites, les géotextiles de protection, les GCL ou les matelas cimentaires sont associés selon la charge hydraulique, les tassements, l’érosion due aux vagues, la nature du support et les conditions de maintenance.
Contraintes du site
Les géomembranes HDPE ou composites, les géotextiles de protection, les GCL ou les matelas cimentaires sont associés selon la charge hydraulique, les tassements, l’érosion due aux vagues, la nature du support et les conditions de maintenance.
Risque de défaillance
Incompatible filtration, toe scour, inadequate anchorage, bank settlement or cracked facing can cause soil loss, unsupported liners and local failure.
Points de contrôle à la réception
Check velocity, water level, soil grading and bank stability. Keep geotextile filtration continuous and inspect anchor trenches, toes and hydraulic-structure interfaces individually.
Fonctions principales du système de matériaux
Couche fonctionnelle principale
Systèmes d’étanchéité et de protection pour réservoirs, canaux, bassins de régulation et barrages
Protection et renforcement
Interfaces et détails critiques
Les géomembranes HDPE ou composites, les géotextiles de protection, les GCL ou les matelas cimentaires sont associés selon la charge hydraulique, les tassements, l’érosion due aux vagues, la nature du support et les conditions de maintenance.
Installation et maintenance
- 01
Subgrade acceptance: remove sharp stones, standing water, weak zones and protrusions; verify elevation, slope, compaction and drainage.
- 02
Material verification and trial layout: check batch, specification, roll direction and panel plan; approve a trial section and connection parameters.
- 03
Pose et assemblage : dérouler dans le sens approuvé et maîtriser la circulation. Employer le soudage, la couture, les raccords spécifiques ou le recouvrement uniquement selon le matériau et la méthode approuvée ; éviter les joints arbitraires dans les zones de concentration des contraintes.
- 04
Detailing: complete anchor trenches, toes, corners, joints, penetrations and structure interfaces to drawings; add cushions or reinforcement patches where required.
- 05
Inspection and protection: record appearance, dimensions and joint quality; obtain sectional approval before covering or proceeding. Retest every repair.
Équipements recommandés et contrôle de mise en œuvre
Matériel topographique, outils de découpe et de couture, agrafes en U ou ancrages, engins légers de mise en place, matériel de compactage et outils d’étanchéité des détails hydrauliques.
Sélection des produits et spécifications techniques
Ce guide facilite les achats et la préparation du chantier. Les spécifications, paramètres de pose et méthodes de réception définitifs doivent respecter les plans approuvés, le contrat et les instructions de l’ingénieur du projet.
| Applications | Type de produit | Performances principales | Points de contrôle à la réception |
|---|---|---|---|
| Matériaux principaux | Géomembrane HDPE lisse | Une géomembrane soudable à chaud et à faible perméabilité pour les décharges, bassins piscicoles, réservoirs, mines et ouvrages de confinement des eaux usées. | Norme: GRI GM13 (0,75–3,00 mm) / GB/T 17643 / méthodes d’essai ASTM, Matériau: HDPE, Épaisseur: 0,30–3,00 mm ; la série conforme à GRI GM13 commence à 0,75 mm, Largeur du rouleau: Largeur du rouleau usine à confirmer dans la demande de prix ; panneaux préfabriqués chiffrés séparément |
| Matériaux complémentaires | Géotextile non-tissé à filaments continus | Géotextile aiguilleté à filaments continus pour séparation, filtration, drainage et protection des géomembranes. | Norme: ISO 10319 / ASTM D4595 / GB/T 17639, Matériau: Filament de polyester, Masse surfacique: 100–1000 g/m², Largeur du rouleau: 1.0–6.0 m |
| Matériaux complémentaires | Géotextile non-tissé à fibres courtes | Un géotextile économique à fibres courtes pour filtration, drainage, protection et séparation courante. | Norme: ISO 10319 / ASTM D4595 / GB/T 17638, Matériau: Fibres courtes en PET, Masse surfacique: 100–1000 g/m², Largeur du rouleau: 1.0–6.0 m |
| Matériaux sous conditions | Géomembrane composite | Un système intégré géotextile-géomembrane associant étanchéité, amortissement et protection. | Norme: GB/T 17642 / spécification du projet, Structure: Un géotextile + une géomembrane / deux géotextiles + une géomembrane, Géomembrane et géotextile: Géomembrane 0,2–2,0 mm + géotextile 100–1000 g/m², Largeur du rouleau: 1.0–6.0 m |
| Matériaux sous conditions | Géosynthétique bentonitique (GCL) | Une barrière hydraulique à bentonite sodique fabriquée en usine pour décharges, bassins, canaux et ouvrages enterrés. | Norme: ASTM D5887 / ASTM D5890 / GRI-GCL3, Structure: Géotextile + bentonite sodique + tissu, Masse de bentonite: 3000–6000 g/m² / spécification du projet, Conductivité hydraulique: ≤ 5 × 10⁻¹¹ m/s, courant |
| Matériaux sous conditions | Matelas cimentaire géosynthétique (GCCM) | Un composite cimentaire activé par l’eau pour le revêtement rapide de fossés, la protection de talus, les canaux et les travaux d’urgence. | Norme: Spécification du projet / essais de résistance et d’abrasion, Matériau: Matelas cimentaire composite géosynthétique (GCCM), Épaisseur courante: 4–15 mm, Largeur du rouleau: 1.0–5.0 m |
Matériaux principaux
- Type de produit
- Géomembrane HDPE lisse
- Performances principales
- Une géomembrane soudable à chaud et à faible perméabilité pour les décharges, bassins piscicoles, réservoirs, mines et ouvrages de confinement des eaux usées.
- Points de contrôle à la réception
- Norme: GRI GM13 (0,75–3,00 mm) / GB/T 17643 / méthodes d’essai ASTM, Matériau: HDPE, Épaisseur: 0,30–3,00 mm ; la série conforme à GRI GM13 commence à 0,75 mm, Largeur du rouleau: Largeur du rouleau usine à confirmer dans la demande de prix ; panneaux préfabriqués chiffrés séparément
Matériaux complémentaires
- Type de produit
- Géotextile non-tissé à filaments continus
- Performances principales
- Géotextile aiguilleté à filaments continus pour séparation, filtration, drainage et protection des géomembranes.
- Points de contrôle à la réception
- Norme: ISO 10319 / ASTM D4595 / GB/T 17639, Matériau: Filament de polyester, Masse surfacique: 100–1000 g/m², Largeur du rouleau: 1.0–6.0 m
Matériaux complémentaires
- Type de produit
- Géotextile non-tissé à fibres courtes
- Performances principales
- Un géotextile économique à fibres courtes pour filtration, drainage, protection et séparation courante.
- Points de contrôle à la réception
- Norme: ISO 10319 / ASTM D4595 / GB/T 17638, Matériau: Fibres courtes en PET, Masse surfacique: 100–1000 g/m², Largeur du rouleau: 1.0–6.0 m
Matériaux sous conditions
- Type de produit
- Géomembrane composite
- Performances principales
- Un système intégré géotextile-géomembrane associant étanchéité, amortissement et protection.
- Points de contrôle à la réception
- Norme: GB/T 17642 / spécification du projet, Structure: Un géotextile + une géomembrane / deux géotextiles + une géomembrane, Géomembrane et géotextile: Géomembrane 0,2–2,0 mm + géotextile 100–1000 g/m², Largeur du rouleau: 1.0–6.0 m
Matériaux sous conditions
- Type de produit
- Performances principales
- Une géomembrane en polyéthylène souple pour supports irréguliers, bassins, couvertures flottantes et confinement secondaire.
- Points de contrôle à la réception
Matériaux sous conditions
- Type de produit
- Géosynthétique bentonitique (GCL)
- Performances principales
- Une barrière hydraulique à bentonite sodique fabriquée en usine pour décharges, bassins, canaux et ouvrages enterrés.
- Points de contrôle à la réception
- Norme: ASTM D5887 / ASTM D5890 / GRI-GCL3, Structure: Géotextile + bentonite sodique + tissu, Masse de bentonite: 3000–6000 g/m² / spécification du projet, Conductivité hydraulique: ≤ 5 × 10⁻¹¹ m/s, courant
Matériaux sous conditions
- Type de produit
- Matelas cimentaire géosynthétique (GCCM)
- Performances principales
- Un composite cimentaire activé par l’eau pour le revêtement rapide de fossés, la protection de talus, les canaux et les travaux d’urgence.
- Points de contrôle à la réception
- Norme: Spécification du projet / essais de résistance et d’abrasion, Matériau: Matelas cimentaire composite géosynthétique (GCCM), Épaisseur courante: 4–15 mm, Largeur du rouleau: 1.0–5.0 m
Preliminary Product Configuration
Matériaux principaux
Matériaux complémentaires
Matériaux sous conditions
Scénarios types de mise en œuvre

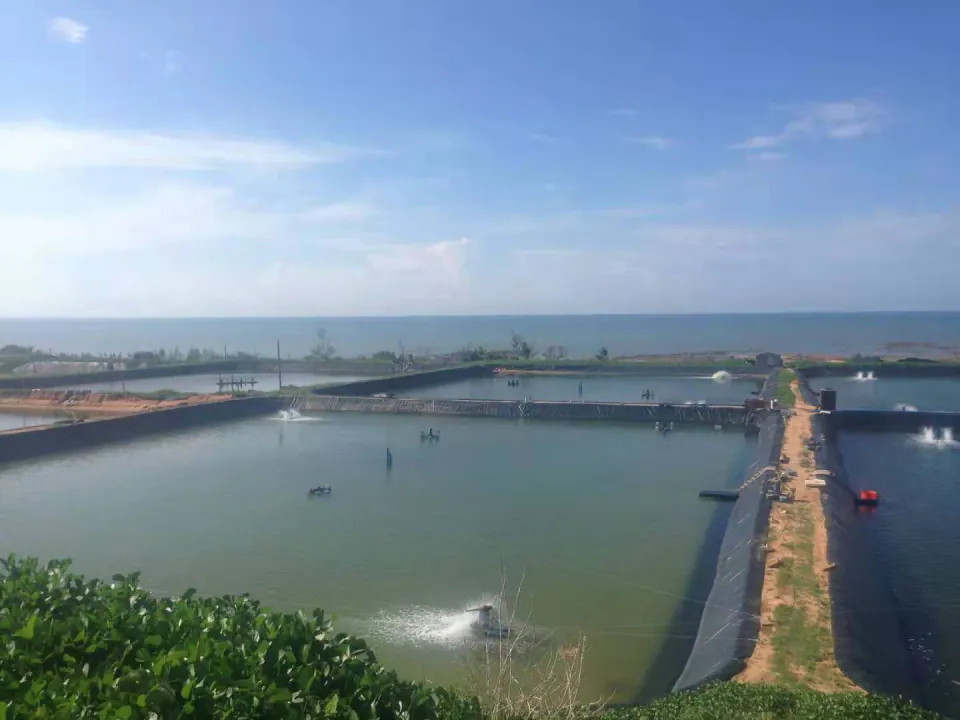

Scénario d’application — projet neuf
Systèmes d’étanchéité et de protection pour réservoirs, canaux, bassins de régulation et barrages

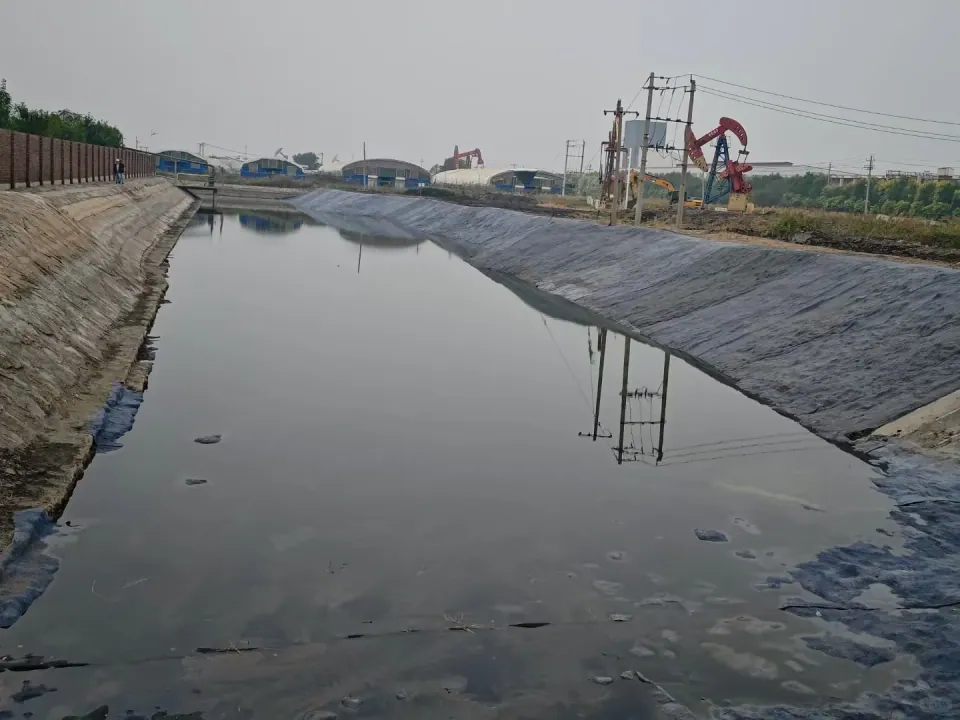

Scénario d’application — réhabilitation
Les géomembranes HDPE ou composites, les géotextiles de protection, les GCL ou les matelas cimentaires sont associés selon la charge hydraulique, les tassements, l’érosion due aux vagues, la nature du support et les conditions de maintenance.
Informations à préparer avant une demande de prix
- Application, pays du projet et photos du site
- Spécification, quantité et norme applicables
- Support, remblai, liquide contenu ou charges de calcul
- Port de destination, délai et exigences d’emballage
