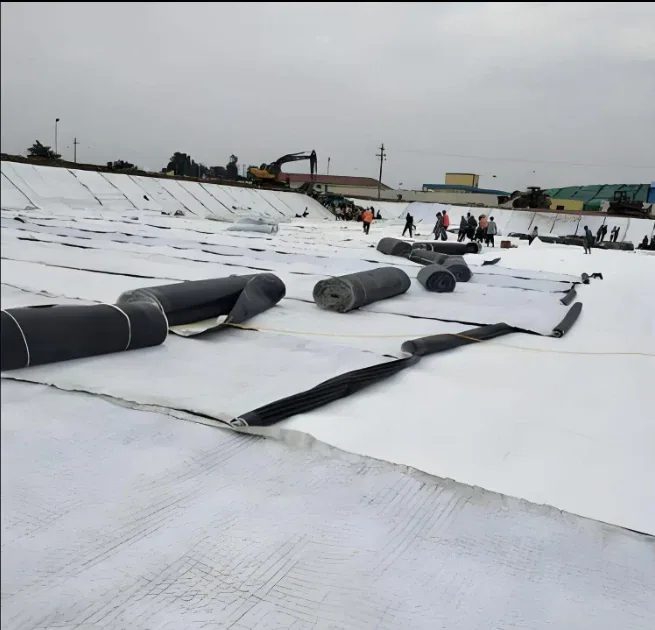

تعريف القطاع والتحديات الهندسية
تُجمع أغشية HDPE الملساء أو الخشنة مع التكسية ذات الخيوط المستمرة وGCL وفق العصارة والمنحدر والمياه الجوفية والهبوط.
تحدي الموقع
تُجمع أغشية HDPE الملساء أو الخشنة مع التكسية ذات الخيوط المستمرة وGCL وفق العصارة والمنحدر والمياه الجوفية والهبوط.
مخاطر الفشل
قد يؤدي اختيار الراتنج أو السماكة الخطأ وعدم معالجة القاعدة وفشل اللحامات والأختام إلى مسارات تسرب مستمرة.
محاور الاستلام
تُراجع الدفعة والسماكة والمظهر وتُعتمد اللحامات التجريبية وتُختبر اللحامات المزدوجة بالضغط. وتُفحص لحامات البثق والتفاصيل غير القابلة لاختبار القناة بصندوق التفريغ حيث تسمح الهندسة أو باختبار الشرر أو بطريقة تعتمدها خطة الجودة.

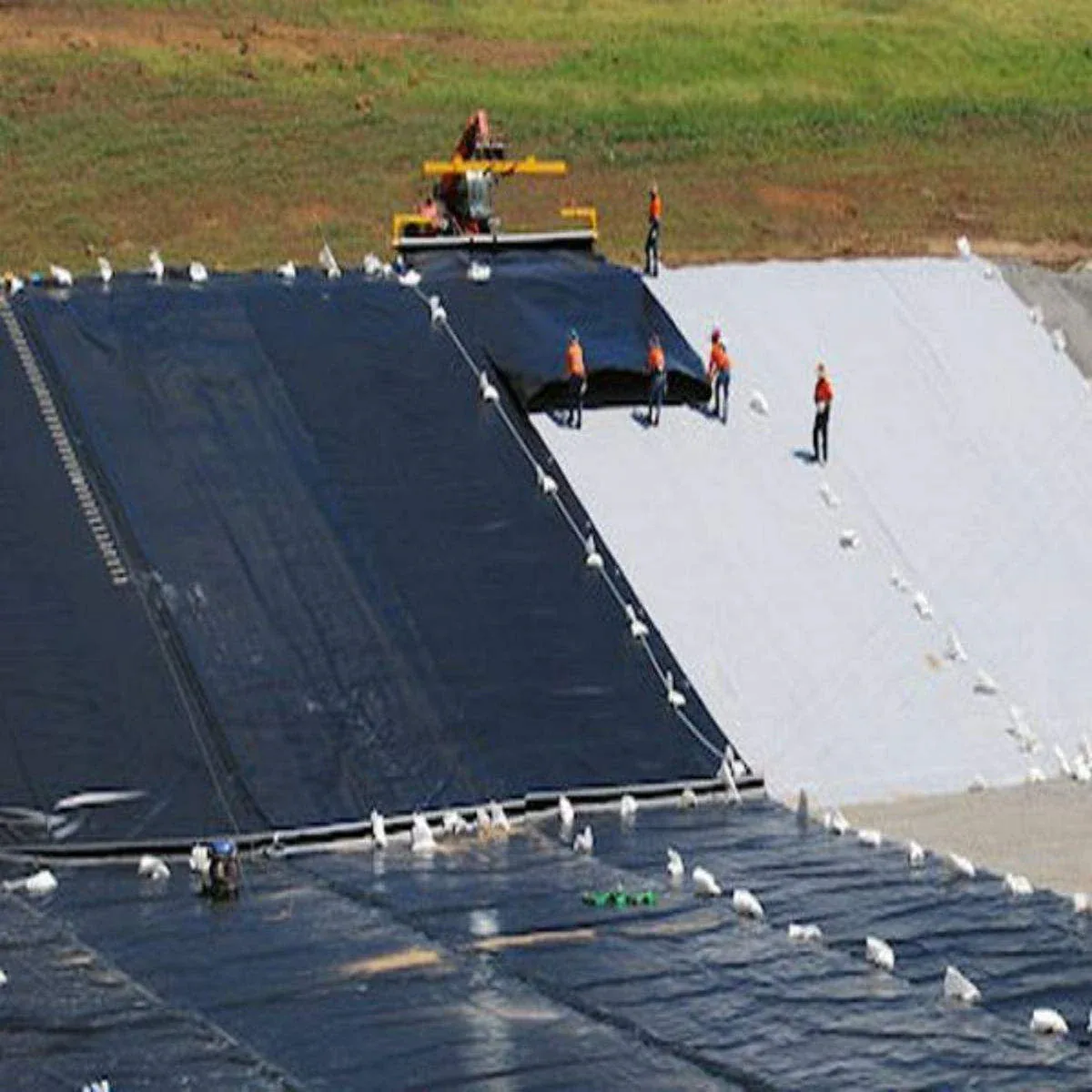

الوظائف الأساسية لنظام المواد
الطبقة الوظيفية الرئيسية
حواجز مركبة للقاع والمنحدرات وأحواض العصارة وأغطية الإغلاق
الحماية والتدعيم
غشاء أرضي HDPE أملس، غشاء أرضي HDPE محبب، جيوتكستيل غير منسوج من خيوط مستمرة، بطانة طينية جيوصناعية GCL
الواجهات والتفاصيل الحرجة
تُجمع أغشية HDPE الملساء أو الخشنة مع التكسية ذات الخيوط المستمرة وGCL وفق العصارة والمنحدر والمياه الجوفية والهبوط.
التركيب والصيانة
- 01
استلام القاعدة: إزالة الأحجار الحادة والمياه والطبقات الضعيفة والنتوءات والتحقق من المنسوب والميل والدمك والتصريف.
- 02
مراجعة المواد والتجربة: التحقق من الدفعة والمواصفات واتجاه اللف والمخطط واعتماد قطاع تجريبي ومعايير الوصل.
- 03
الفرش والوصل: يتم الفرد بالاتجاه المعتمد وضبط الحركة، وتُستخدم طرق اللحام أو الخياطة أو الوصلات الخاصة أو التراكب بحسب نوع المادة والطريقة المعتمدة، مع تجنب الوصلات العشوائية في مناطق تركّز الإجهاد.
- 04
التفاصيل: تنفيذ خنادق التثبيت والقدم والزوايا والفواصل والاختراقات والواجهات وفق الرسومات وإضافة الحماية عند الحاجة.
- 05
الفحص والحماية: توثيق المظهر والأبعاد وجودة الوصل واعتماد المناطق قبل التغطية وإعادة اختبار كل إصلاح.
المعدات وضبط التنفيذ
آلة لحام إسفينية مزدوجة ولحام بثق وهواء ساخن وصندوق تفريغ ومقياس ضغط وسماكة وكاشف شرر عند الطلب.
اختيار المنتجات والمواصفات الفنية
يُستخدم هذا الدليل لدعم الشراء والتحضير للتنفيذ. يجب أن تستند المواصفات ومعايير التركيب والاستلام النهائية إلى المخططات المعتمدة والعقد وتعليمات مهندس المشروع.
| الاستخدامات | نوع المنتج | الأداء الرئيسي | محاور الاستلام |
|---|---|---|---|
| المواد الأساسية | غشاء أرضي HDPE أملس | بطانة منخفضة النفاذية قابلة للحام الحراري للمدافن وأحواض الأسماك والخزانات والتعدين ومياه الصرف. | المواصفة: GRI GM13 (0.75–3.00 مم) / GB/T 17643 / طرق اختبار ASTM، المادة: HDPE، السماكة: 0.30–3.00 مم؛ تبدأ سلسلة GRI GM13 من 0.75 مم، عرض اللفة: يُحدد عرض لفة المصنع وفق طلب السعر؛ وتُسعّر الألواح مسبقة التجهيز بشكل منفصل |
| المواد الأساسية | غشاء أرضي HDPE محبب | بطانة HDPE عالية الاحتكاك للمنحدرات ومنصات الاستخلاص والسدود وواجهات الاحتواء الصعبة. | المواصفة: GRI GM13 / ASTM D7466 / GB/T 17643، المادة: HDPE، السماكة: 0.75–3.00 mm، عرض اللفة: 2.0–8.0 m |
| المواد المساندة | جيوتكستيل غير منسوج من خيوط مستمرة | جيوتكستيل خيوط مستمرة مثقوب بالإبر للفصل والترشيح والصرف وحماية الأغشية. | المواصفة: ISO 10319 / ASTM D4595 / GB/T 17639، المادة: خيوط بوليستر، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m |
| مواد مشروطة الاستخدام | بطانة طينية جيوصناعية GCL | حاجز هيدروليكي من بنتونيت الصوديوم للمدافن والأحواض والقنوات والعزل تحت الأرض. | المواصفة: ASTM D5887 / ASTM D5890 / GRI-GCL3، التركيب: جيوتكستيل + بنتونيت صوديوم + نسيج منسوج، كتلة البنتونيت: 3000–6000 g/m² / مواصفة المشروع، الموصلية الهيدروليكية: ≤ 5 × 10⁻¹¹ m/s, قيمة نموذجية |
المواد الأساسية
- نوع المنتج
- غشاء أرضي HDPE أملس
- الأداء الرئيسي
- بطانة منخفضة النفاذية قابلة للحام الحراري للمدافن وأحواض الأسماك والخزانات والتعدين ومياه الصرف.
- محاور الاستلام
- المواصفة: GRI GM13 (0.75–3.00 مم) / GB/T 17643 / طرق اختبار ASTM، المادة: HDPE، السماكة: 0.30–3.00 مم؛ تبدأ سلسلة GRI GM13 من 0.75 مم، عرض اللفة: يُحدد عرض لفة المصنع وفق طلب السعر؛ وتُسعّر الألواح مسبقة التجهيز بشكل منفصل
المواد الأساسية
- نوع المنتج
- غشاء أرضي HDPE محبب
- الأداء الرئيسي
- بطانة HDPE عالية الاحتكاك للمنحدرات ومنصات الاستخلاص والسدود وواجهات الاحتواء الصعبة.
- محاور الاستلام
- المواصفة: GRI GM13 / ASTM D7466 / GB/T 17643، المادة: HDPE، السماكة: 0.75–3.00 mm، عرض اللفة: 2.0–8.0 m
المواد المساندة
- نوع المنتج
- جيوتكستيل غير منسوج من خيوط مستمرة
- الأداء الرئيسي
- جيوتكستيل خيوط مستمرة مثقوب بالإبر للفصل والترشيح والصرف وحماية الأغشية.
- محاور الاستلام
- المواصفة: ISO 10319 / ASTM D4595 / GB/T 17639، المادة: خيوط بوليستر، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m
مواد مشروطة الاستخدام
- نوع المنتج
- بطانة طينية جيوصناعية GCL
- الأداء الرئيسي
- حاجز هيدروليكي من بنتونيت الصوديوم للمدافن والأحواض والقنوات والعزل تحت الأرض.
- محاور الاستلام
- المواصفة: ASTM D5887 / ASTM D5890 / GRI-GCL3، التركيب: جيوتكستيل + بنتونيت صوديوم + نسيج منسوج، كتلة البنتونيت: 3000–6000 g/m² / مواصفة المشروع، الموصلية الهيدروليكية: ≤ 5 × 10⁻¹¹ m/s, قيمة نموذجية
التكوين الأولي للمواد
المواد الأساسية
المواد المساندة
مواد مشروطة الاستخدام
سيناريوهات التنفيذ النموذجية

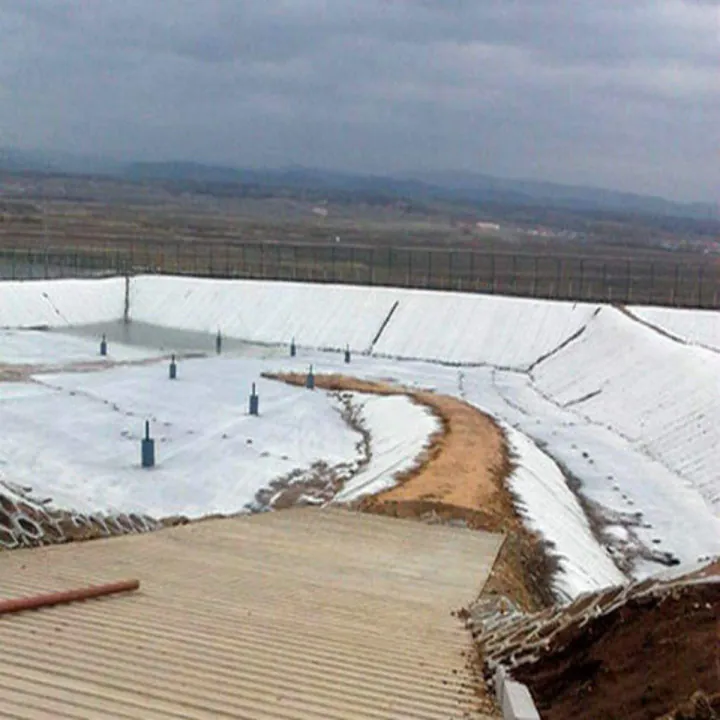

سيناريو تطبيق لمشروع جديد
حواجز مركبة للقاع والمنحدرات وأحواض العصارة وأغطية الإغلاق

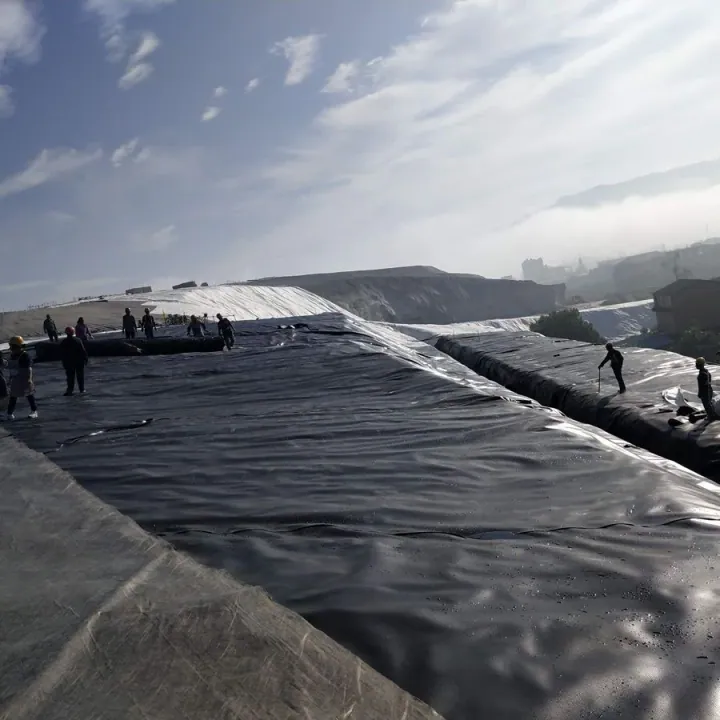

سيناريو تطبيق لأعمال التأهيل والإصلاح
تُجمع أغشية HDPE الملساء أو الخشنة مع التكسية ذات الخيوط المستمرة وGCL وفق العصارة والمنحدر والمياه الجوفية والهبوط.
المعلومات المطلوبة قبل طلب عرض السعر
- الاستخدام وموقع المشروع وصور الموقع
- المواصفة والكمية والمعيار المرجعي
- حالة التربة أو الردم أو السائل المحتوى أو أحمال التصميم
- ميناء الوصول وموعد التسليم ومتطلبات التغليف
