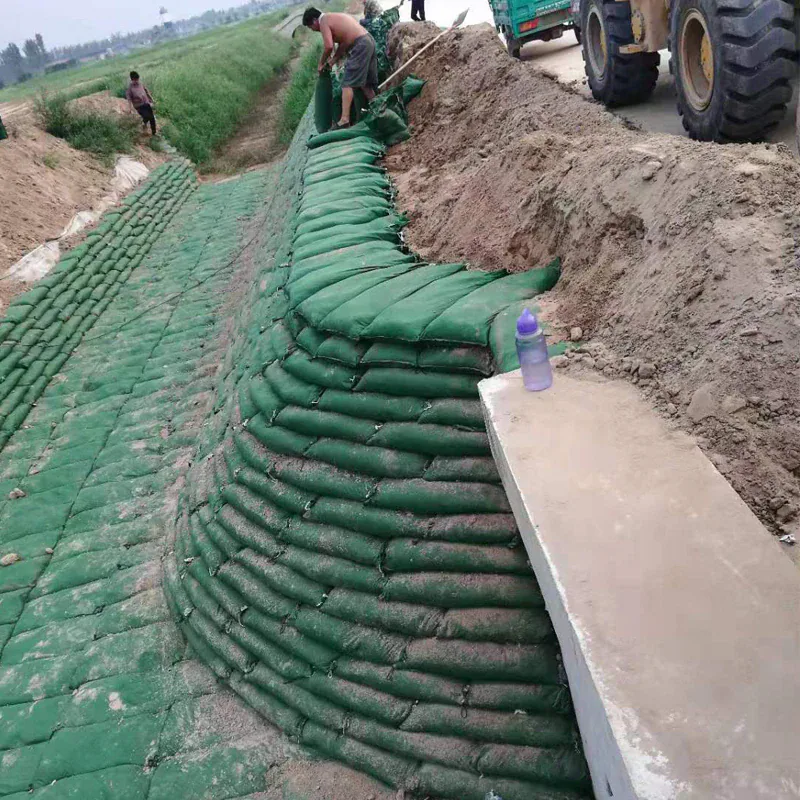

تعريف القطاع والتحديات الهندسية
تُختار التكسية ذات الخيوط المستمرة والأكياس والخلايا والبطانيات الأسمنتية وفق سرعة الجريان وتغير المنسوب وتدرج التربة واستقرار الضفة.
تحدي الموقع
تُختار التكسية ذات الخيوط المستمرة والأكياس والخلايا والبطانيات الأسمنتية وفق سرعة الجريان وتغير المنسوب وتدرج التربة واستقرار الضفة.
مخاطر الفشل
قد يؤدي سوء توافق المرشح ونحر القدم وضعف التثبيت وهبوط الضفة أو تشقق الحماية إلى فقد التربة وفشل موضعي.
محاور الاستلام
تُراجع السرعة والمنسوب وتدرج التربة واستقرار الضفة، مع استمرار طبقة الترشيح وفحص الخنادق والقدم والواجهات.

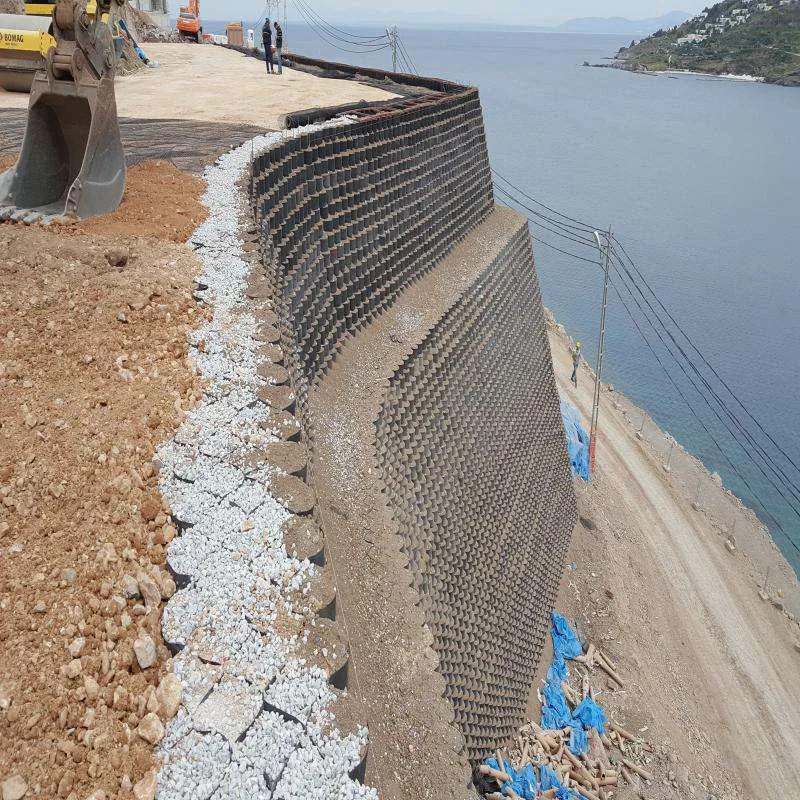

الوظائف الأساسية لنظام المواد
الطبقة الوظيفية الرئيسية
أنظمة ترشيح وحماية ضفاف ومقاومة النحر واستعادة بيئية
الحماية والتدعيم
جيوتكستيل غير منسوج من خيوط مستمرة، جيوتكستيل غير منسوج من ألياف قصيرة، أكياس جيوتقنية، خلايا جيوتقنية HDPE، بطانية إسمنتية GCCM، غشاء أرضي مركب
الواجهات والتفاصيل الحرجة
تُختار التكسية ذات الخيوط المستمرة والأكياس والخلايا والبطانيات الأسمنتية وفق سرعة الجريان وتغير المنسوب وتدرج التربة واستقرار الضفة.
التركيب والصيانة
- 01
استلام القاعدة: إزالة الأحجار الحادة والمياه والطبقات الضعيفة والنتوءات والتحقق من المنسوب والميل والدمك والتصريف.
- 02
مراجعة المواد والتجربة: التحقق من الدفعة والمواصفات واتجاه اللف والمخطط واعتماد قطاع تجريبي ومعايير الوصل.
- 03
الفرش والوصل: يتم الفرد بالاتجاه المعتمد وضبط الحركة، وتُستخدم طرق اللحام أو الخياطة أو الوصلات الخاصة أو التراكب بحسب نوع المادة والطريقة المعتمدة، مع تجنب الوصلات العشوائية في مناطق تركّز الإجهاد.
- 04
التفاصيل: تنفيذ خنادق التثبيت والقدم والزوايا والفواصل والاختراقات والواجهات وفق الرسومات وإضافة الحماية عند الحاجة.
- 05
الفحص والحماية: توثيق المظهر والأبعاد وجودة الوصل واعتماد المناطق قبل التغطية وإعادة اختبار كل إصلاح.
المعدات وضبط التنفيذ
معدات مساحة وقطع وخياطة ومسامير U ومراسي ومعدات فرد ودمك خفيفة وأدوات إحكام التفاصيل المائية.
اختيار المنتجات والمواصفات الفنية
يُستخدم هذا الدليل لدعم الشراء والتحضير للتنفيذ. يجب أن تستند المواصفات ومعايير التركيب والاستلام النهائية إلى المخططات المعتمدة والعقد وتعليمات مهندس المشروع.
| الاستخدامات | نوع المنتج | الأداء الرئيسي | محاور الاستلام |
|---|---|---|---|
| المواد الأساسية | جيوتكستيل غير منسوج من خيوط مستمرة | جيوتكستيل خيوط مستمرة مثقوب بالإبر للفصل والترشيح والصرف وحماية الأغشية. | المواصفة: ISO 10319 / ASTM D4595 / GB/T 17639، المادة: خيوط بوليستر، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m |
| المواد الأساسية | جيوتكستيل غير منسوج من ألياف قصيرة | جيوتكستيل ألياف قصيرة اقتصادي للترشيح والصرف والتوسيد والفصل المدني. | المواصفة: ISO 10319 / ASTM D4595 / GB/T 17638، المادة: ألياف PET قصيرة، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m |
| المواد الأساسية | أكياس جيوتقنية | أكياس جيوتكستيل تملأ في الموقع لمكافحة التعرية والمنحدرات البيئية وحماية الشواطئ والضفاف. | المواصفة: ISO 10319 / مواصفة المشروع، المادة: خيوط بوليستر PP أو PET، مقاس الكيس: أبعاد حسب المشروع، كتلة النسيج: حسب الطلب |
| المواد الأساسية | خلايا جيوتقنية HDPE | نظام حبس خلوي ثلاثي الأبعاد لتثبيت قواعد الطرق وحماية المنحدرات وتوزيع الأحمال. | المواصفة: GRI GS15 / ASTM D8269 / ASTM D638 / مواصفة المشروع، المادة: شرائط HDPE بلحام فوق صوتي، سماكة اللوح: 1.0–1.7 mm، ارتفاع الخلية: 50–200 mm |
| مواد مشروطة الاستخدام | بطانية إسمنتية GCCM | مركب إسمنتي ينشط بالماء لتبطين القنوات السريع وحماية المنحدرات وتدعيم المجاري والأعمال الطارئة. | المواصفة: مواصفة المشروع / اختبارات القوة والتآكل، المادة: بطانية جيوصناعية إسمنتية مركبة (GCCM)، السماكة المعتادة: 4–15 mm، عرض اللفة: 1.0–5.0 m |
| مواد مشروطة الاستخدام | غشاء أرضي مركب | نظام مركب من جيوتكستيل وغشاء يجمع منع التسرب مع التوسيد والحماية. | المواصفة: GB/T 17642 / مواصفة المشروع، التركيب: طبقة جيوتكستيل + غشاء / طبقتان جيوتكستيل + غشاء، الغشاء والجيوتكستيل: غشاء 0.2–2.0 مم + جيوتكستيل 100–1000 غ/م²، عرض اللفة: 1.0–6.0 m |
المواد الأساسية
- نوع المنتج
- جيوتكستيل غير منسوج من خيوط مستمرة
- الأداء الرئيسي
- جيوتكستيل خيوط مستمرة مثقوب بالإبر للفصل والترشيح والصرف وحماية الأغشية.
- محاور الاستلام
- المواصفة: ISO 10319 / ASTM D4595 / GB/T 17639، المادة: خيوط بوليستر، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m
المواد الأساسية
- نوع المنتج
- جيوتكستيل غير منسوج من ألياف قصيرة
- الأداء الرئيسي
- جيوتكستيل ألياف قصيرة اقتصادي للترشيح والصرف والتوسيد والفصل المدني.
- محاور الاستلام
- المواصفة: ISO 10319 / ASTM D4595 / GB/T 17638، المادة: ألياف PET قصيرة، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m
المواد الأساسية
- نوع المنتج
- أكياس جيوتقنية
- الأداء الرئيسي
- أكياس جيوتكستيل تملأ في الموقع لمكافحة التعرية والمنحدرات البيئية وحماية الشواطئ والضفاف.
- محاور الاستلام
- المواصفة: ISO 10319 / مواصفة المشروع، المادة: خيوط بوليستر PP أو PET، مقاس الكيس: أبعاد حسب المشروع، كتلة النسيج: حسب الطلب
المواد الأساسية
- نوع المنتج
- خلايا جيوتقنية HDPE
- الأداء الرئيسي
- نظام حبس خلوي ثلاثي الأبعاد لتثبيت قواعد الطرق وحماية المنحدرات وتوزيع الأحمال.
- محاور الاستلام
- المواصفة: GRI GS15 / ASTM D8269 / ASTM D638 / مواصفة المشروع، المادة: شرائط HDPE بلحام فوق صوتي، سماكة اللوح: 1.0–1.7 mm، ارتفاع الخلية: 50–200 mm
مواد مشروطة الاستخدام
- نوع المنتج
- بطانية إسمنتية GCCM
- الأداء الرئيسي
- مركب إسمنتي ينشط بالماء لتبطين القنوات السريع وحماية المنحدرات وتدعيم المجاري والأعمال الطارئة.
- محاور الاستلام
- المواصفة: مواصفة المشروع / اختبارات القوة والتآكل، المادة: بطانية جيوصناعية إسمنتية مركبة (GCCM)، السماكة المعتادة: 4–15 mm، عرض اللفة: 1.0–5.0 m
مواد مشروطة الاستخدام
- نوع المنتج
- غشاء أرضي مركب
- الأداء الرئيسي
- نظام مركب من جيوتكستيل وغشاء يجمع منع التسرب مع التوسيد والحماية.
- محاور الاستلام
- المواصفة: GB/T 17642 / مواصفة المشروع، التركيب: طبقة جيوتكستيل + غشاء / طبقتان جيوتكستيل + غشاء، الغشاء والجيوتكستيل: غشاء 0.2–2.0 مم + جيوتكستيل 100–1000 غ/م²، عرض اللفة: 1.0–6.0 m
التكوين الأولي للمواد
المواد الأساسية
مواد مشروطة الاستخدام
سيناريوهات التنفيذ النموذجية

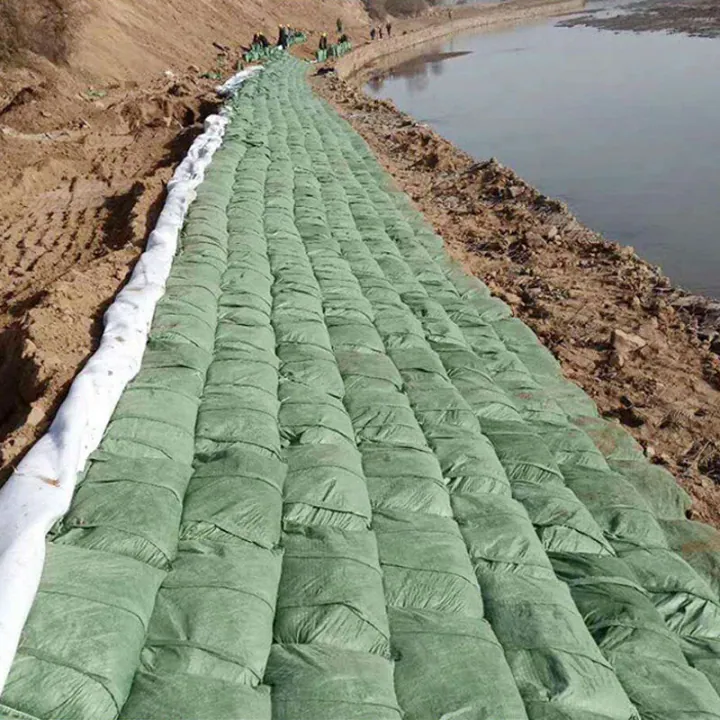

سيناريو تطبيق لمشروع جديد
أنظمة ترشيح وحماية ضفاف ومقاومة النحر واستعادة بيئية

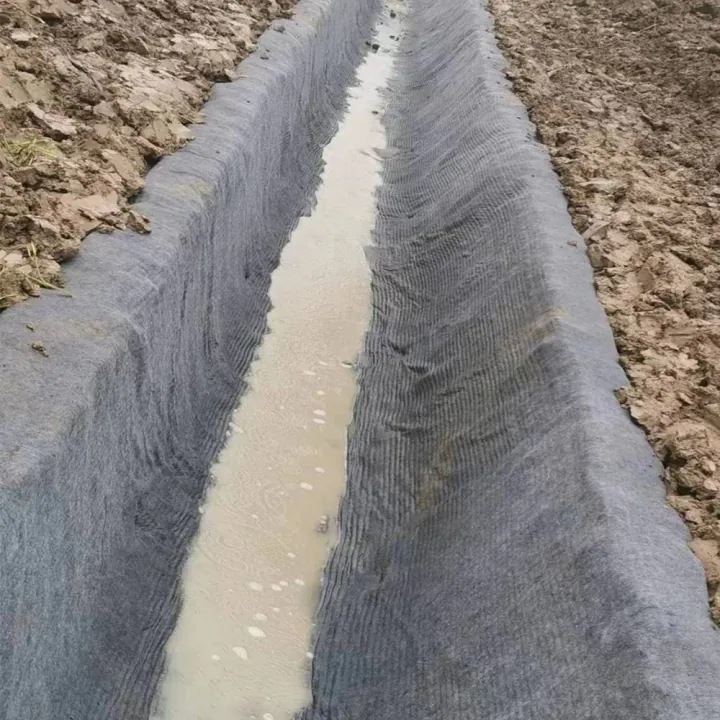

سيناريو تطبيق لأعمال التأهيل والإصلاح
تُختار التكسية ذات الخيوط المستمرة والأكياس والخلايا والبطانيات الأسمنتية وفق سرعة الجريان وتغير المنسوب وتدرج التربة واستقرار الضفة.
المعلومات المطلوبة قبل طلب عرض السعر
- الاستخدام وموقع المشروع وصور الموقع
- المواصفة والكمية والمعيار المرجعي
- حالة التربة أو الردم أو السائل المحتوى أو أحمال التصميم
- ميناء الوصول وموعد التسليم ومتطلبات التغليف
