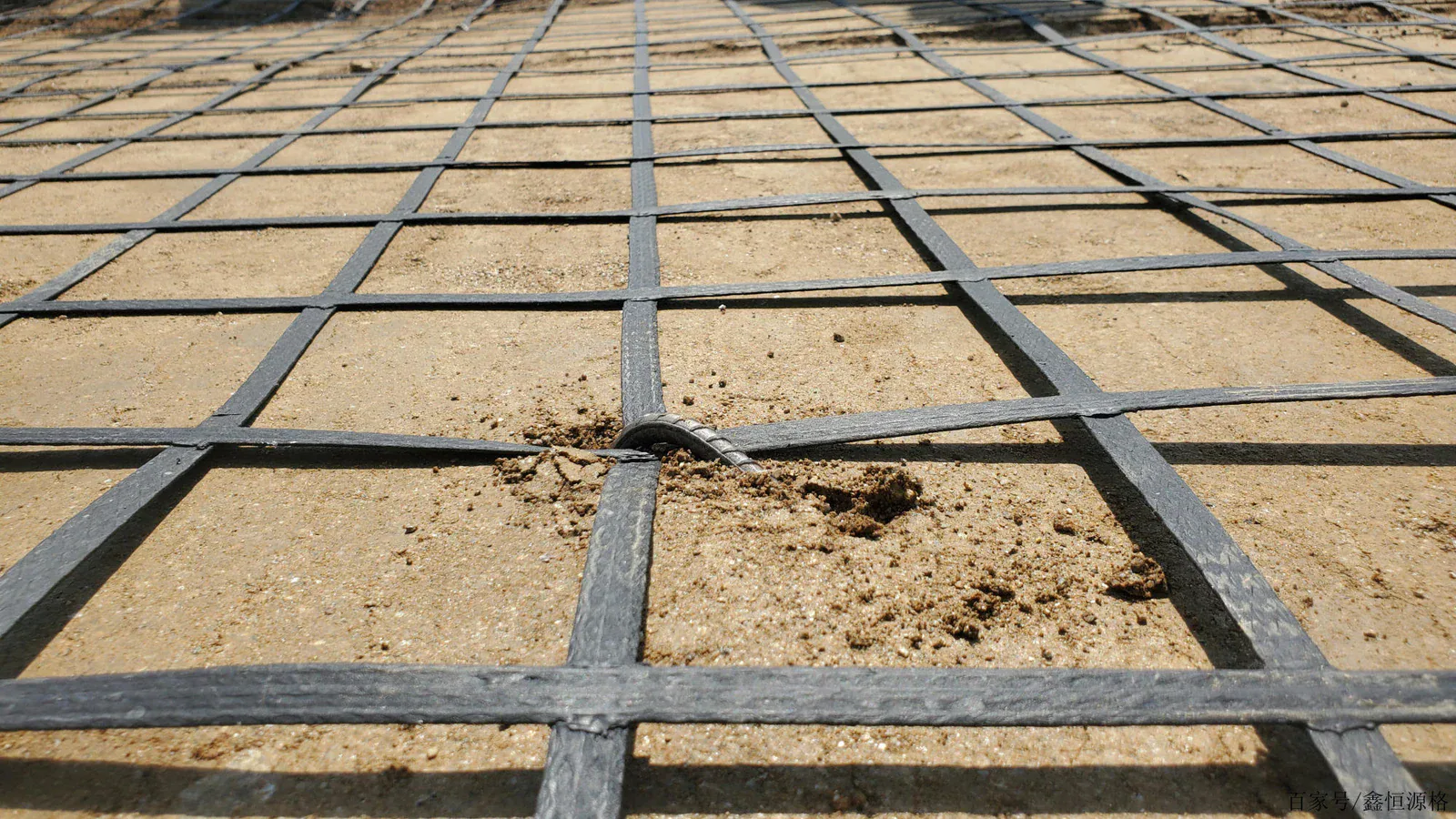

تعريف القطاع والتحديات الهندسية
تُختار التكسية والشبكات والخلايا الأرضية وفق CBR وعمق التربة الضعيفة وأحمال المرور وتدرج الردم والعمر التصميمي.
تحدي الموقع
تُختار التكسية والشبكات والخلايا الأرضية وفق CBR وعمق التربة الضعيفة وأحمال المرور وتدرج الردم والعمر التصميمي.
مخاطر الفشل
قد يؤدي عدم تجهيز التربة الضعيفة وحركة المركبات المباشرة وتجعد الشبكات أو نقص التراكب إلى اختلاط الردم والقص والهبوط.
محاور الاستلام
تُراجع CBR وقوة الشد واتجاه اللف والتراكب، وتُثبت الشبكات مشدودة ويُنشر الردم الأول بمعدات خفيفة.

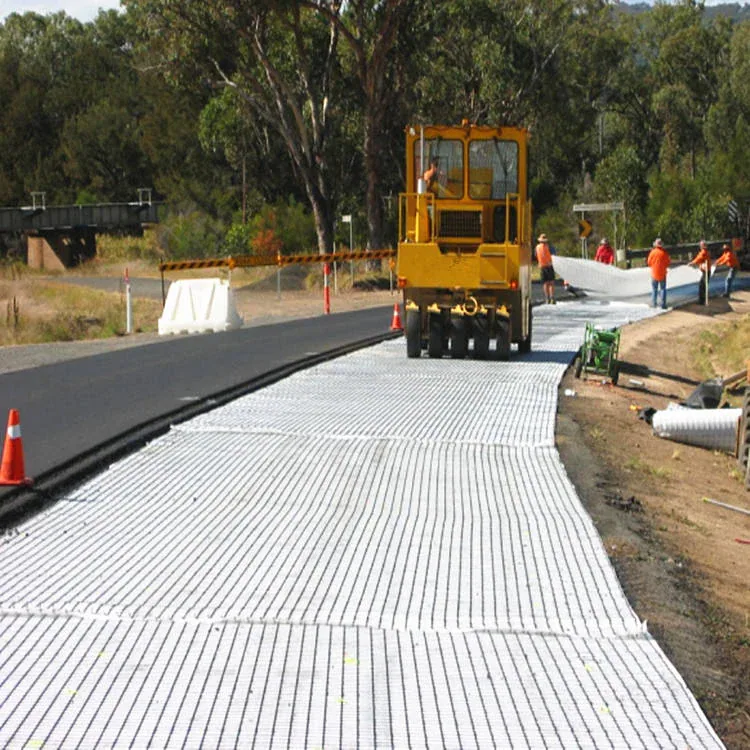

الوظائف الأساسية لنظام المواد
الطبقة الوظيفية الرئيسية
أنظمة فصل وتصريف وتدعيم للتربة الضعيفة
الحماية والتدعيم
شبكة جيوتقنية بلاستيكية، شبكة جيوتقنية فولاذية بلاستيكية، شبكة جيوتقنية بوليستر محبوكة بالسدى، خلايا جيوتقنية HDPE، جيوتكستيل غير منسوج من خيوط مستمرة، جيوتكستيل غير منسوج من ألياف قصيرة، شبكة جيوتقنية من الألياف الزجاجية
الواجهات والتفاصيل الحرجة
تُختار التكسية والشبكات والخلايا الأرضية وفق CBR وعمق التربة الضعيفة وأحمال المرور وتدرج الردم والعمر التصميمي.
التركيب والصيانة
- 01
استلام القاعدة: إزالة الأحجار الحادة والمياه والطبقات الضعيفة والنتوءات والتحقق من المنسوب والميل والدمك والتصريف.
- 02
مراجعة المواد والتجربة: التحقق من الدفعة والمواصفات واتجاه اللف والمخطط واعتماد قطاع تجريبي ومعايير الوصل.
- 03
الفرش والوصل: يتم الفرد بالاتجاه المعتمد وضبط الحركة، وتُستخدم طرق اللحام أو الخياطة أو الوصلات الخاصة أو التراكب بحسب نوع المادة والطريقة المعتمدة، مع تجنب الوصلات العشوائية في مناطق تركّز الإجهاد.
- 04
التفاصيل: تنفيذ خنادق التثبيت والقدم والزوايا والفواصل والاختراقات والواجهات وفق الرسومات وإضافة الحماية عند الحاجة.
- 05
الفحص والحماية: توثيق المظهر والأبعاد وجودة الوصل واعتماد المناطق قبل التغطية وإعادة اختبار كل إصلاح.
المعدات وضبط التنفيذ
أدوات الفرد والشد ومسامير U والمراسي والقطع والمساحة ومعدات الدمك الخفيفة.
اختيار المنتجات والمواصفات الفنية
يُستخدم هذا الدليل لدعم الشراء والتحضير للتنفيذ. يجب أن تستند المواصفات ومعايير التركيب والاستلام النهائية إلى المخططات المعتمدة والعقد وتعليمات مهندس المشروع.
| الاستخدامات | نوع المنتج | الأداء الرئيسي | محاور الاستلام |
|---|---|---|---|
| المواد الأساسية | شبكة جيوتقنية بلاستيكية | شبكة بوليمر أحادية أو ثنائية المحور لقواعد الطرق والسكك والجدران الاستنادية والمنحدرات. | المواصفة: ASTM D6637 / ISO 10319 / GB/T 17689، المادة: PP أو HDPE، النوع: أحادي أو ثنائي المحور، قدرة الشد القصوى: ثنائي المحور: 50 كيلو نيوتن/م؛ أحادي المحور: 300 كيلو نيوتن/م |
| المواد الأساسية | شبكة جيوتقنية فولاذية بلاستيكية | شبكة تدعيم بقلب فولاذي وطلاء بوليمري لتثبيت التربة عالية الأحمال مع استطالة منخفضة. | المواصفة: ASTM D6637 / ISO 10319 / GB/T 17689، المادة: قلب سلك فولاذي بطلاء PE أو PP، النوع: أحادي / ثنائي المحور / فتحة حسب المشروع، قدرة الشد القصوى: 150 kN/m |
| المواد الأساسية | شبكة جيوتقنية بوليستر محبوكة بالسدى | شبكة بوليستر عالية المتانة مطلية للسدود والجدران الاستنادية والتربة الرخوة والتدعيم العالي. | المواصفة: ASTM D6637 / ISO 10319 / مواصفة المشروع، المادة: خيوط PET عالية المتانة، الطلاء: SBR / بيتومين / حسب الطلب، قدرة الشد القصوى: 600 kN/m |
| المواد الأساسية | خلايا جيوتقنية HDPE | نظام حبس خلوي ثلاثي الأبعاد لتثبيت قواعد الطرق وحماية المنحدرات وتوزيع الأحمال. | المواصفة: GRI GS15 / ASTM D8269 / ASTM D638 / مواصفة المشروع، المادة: شرائط HDPE بلحام فوق صوتي، سماكة اللوح: 1.0–1.7 mm، ارتفاع الخلية: 50–200 mm |
| المواد المساندة | جيوتكستيل غير منسوج من خيوط مستمرة | جيوتكستيل خيوط مستمرة مثقوب بالإبر للفصل والترشيح والصرف وحماية الأغشية. | المواصفة: ISO 10319 / ASTM D4595 / GB/T 17639، المادة: خيوط بوليستر، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m |
| المواد المساندة | جيوتكستيل غير منسوج من ألياف قصيرة | جيوتكستيل ألياف قصيرة اقتصادي للترشيح والصرف والتوسيد والفصل المدني. | المواصفة: ISO 10319 / ASTM D4595 / GB/T 17638، المادة: ألياف PET قصيرة، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m |
| مواد مشروطة الاستخدام | شبكة جيوتقنية من الألياف الزجاجية | شبكة ألياف زجاجية مطلية لتدعيم طبقات الأسفلت والتحكم في الشقوق وصيانة الرصف. | المواصفة: ASTM D6637 / EN 15381 / مواصفة المشروع، المادة: ألياف زجاجية E بطلاء بوليمري، قدرة الشد القصوى: 300 kN/m، الاستطالة: ≤ 3%, قيمة نموذجية |
المواد الأساسية
- نوع المنتج
- شبكة جيوتقنية بلاستيكية
- الأداء الرئيسي
- شبكة بوليمر أحادية أو ثنائية المحور لقواعد الطرق والسكك والجدران الاستنادية والمنحدرات.
- محاور الاستلام
- المواصفة: ASTM D6637 / ISO 10319 / GB/T 17689، المادة: PP أو HDPE، النوع: أحادي أو ثنائي المحور، قدرة الشد القصوى: ثنائي المحور: 50 كيلو نيوتن/م؛ أحادي المحور: 300 كيلو نيوتن/م
المواد الأساسية
- نوع المنتج
- شبكة جيوتقنية فولاذية بلاستيكية
- الأداء الرئيسي
- شبكة تدعيم بقلب فولاذي وطلاء بوليمري لتثبيت التربة عالية الأحمال مع استطالة منخفضة.
- محاور الاستلام
- المواصفة: ASTM D6637 / ISO 10319 / GB/T 17689، المادة: قلب سلك فولاذي بطلاء PE أو PP، النوع: أحادي / ثنائي المحور / فتحة حسب المشروع، قدرة الشد القصوى: 150 kN/m
المواد الأساسية
- نوع المنتج
- شبكة جيوتقنية بوليستر محبوكة بالسدى
- الأداء الرئيسي
- شبكة بوليستر عالية المتانة مطلية للسدود والجدران الاستنادية والتربة الرخوة والتدعيم العالي.
- محاور الاستلام
- المواصفة: ASTM D6637 / ISO 10319 / مواصفة المشروع، المادة: خيوط PET عالية المتانة، الطلاء: SBR / بيتومين / حسب الطلب، قدرة الشد القصوى: 600 kN/m
المواد الأساسية
- نوع المنتج
- خلايا جيوتقنية HDPE
- الأداء الرئيسي
- نظام حبس خلوي ثلاثي الأبعاد لتثبيت قواعد الطرق وحماية المنحدرات وتوزيع الأحمال.
- محاور الاستلام
- المواصفة: GRI GS15 / ASTM D8269 / ASTM D638 / مواصفة المشروع، المادة: شرائط HDPE بلحام فوق صوتي، سماكة اللوح: 1.0–1.7 mm، ارتفاع الخلية: 50–200 mm
المواد المساندة
- نوع المنتج
- جيوتكستيل غير منسوج من خيوط مستمرة
- الأداء الرئيسي
- جيوتكستيل خيوط مستمرة مثقوب بالإبر للفصل والترشيح والصرف وحماية الأغشية.
- محاور الاستلام
- المواصفة: ISO 10319 / ASTM D4595 / GB/T 17639، المادة: خيوط بوليستر، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m
المواد المساندة
- نوع المنتج
- جيوتكستيل غير منسوج من ألياف قصيرة
- الأداء الرئيسي
- جيوتكستيل ألياف قصيرة اقتصادي للترشيح والصرف والتوسيد والفصل المدني.
- محاور الاستلام
- المواصفة: ISO 10319 / ASTM D4595 / GB/T 17638، المادة: ألياف PET قصيرة، الكتلة لكل وحدة مساحة: 100–1000 g/m²، عرض اللفة: 1.0–6.0 m
مواد مشروطة الاستخدام
- نوع المنتج
- شبكة جيوتقنية من الألياف الزجاجية
- الأداء الرئيسي
- شبكة ألياف زجاجية مطلية لتدعيم طبقات الأسفلت والتحكم في الشقوق وصيانة الرصف.
- محاور الاستلام
- المواصفة: ASTM D6637 / EN 15381 / مواصفة المشروع، المادة: ألياف زجاجية E بطلاء بوليمري، قدرة الشد القصوى: 300 kN/m، الاستطالة: ≤ 3%, قيمة نموذجية
التكوين الأولي للمواد
المواد الأساسية
المواد المساندة
مواد مشروطة الاستخدام
سيناريوهات التنفيذ النموذجية

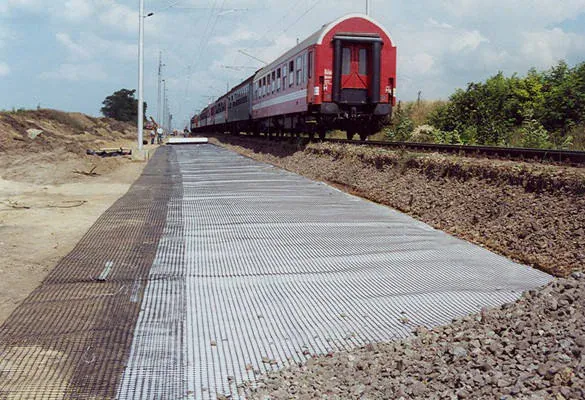

سيناريو تطبيق لمشروع جديد
أنظمة فصل وتصريف وتدعيم للتربة الضعيفة

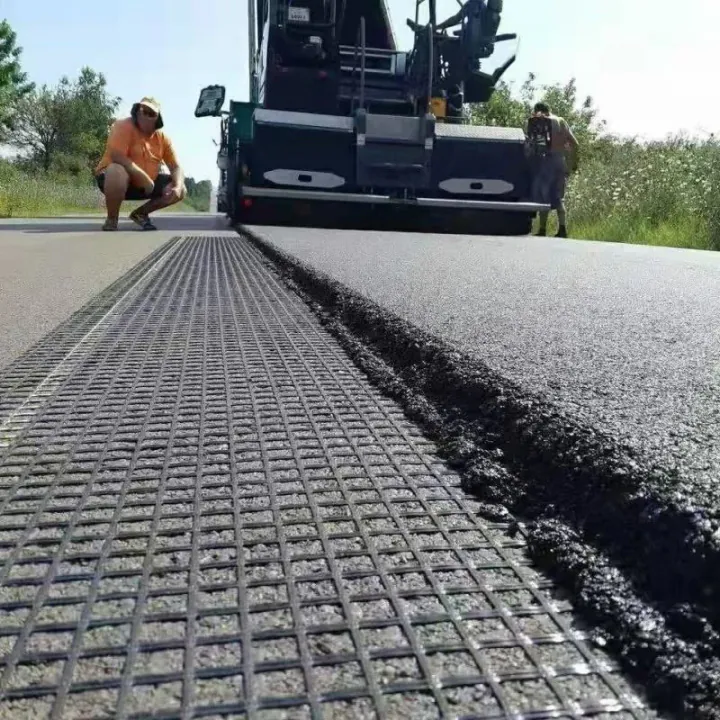

سيناريو تطبيق لأعمال التأهيل والإصلاح
تُختار التكسية والشبكات والخلايا الأرضية وفق CBR وعمق التربة الضعيفة وأحمال المرور وتدرج الردم والعمر التصميمي.
المعلومات المطلوبة قبل طلب عرض السعر
- الاستخدام وموقع المشروع وصور الموقع
- المواصفة والكمية والمعيار المرجعي
- حالة التربة أو الردم أو السائل المحتوى أو أحمال التصميم
- ميناء الوصول وموعد التسليم ومتطلبات التغليف
